در مسیر مینرالوگرافی، مقاطع نازک نقش دریچهای شفاف را بازی میکنند که اجازه میدهد ساختار درونی سنگها با نوری کنترلشده دیده و تفسیر شود. این مقاطع حاصل فرآیند دقیقی هستند که نمونه سنگ را به لایهای بسیار نازک تبدیل میکند تا رفتار نوری کانیها قابل مشاهده شود.
مقطع نازک چیست و چرا تهیه میشود؟
مقطع نازک برشی بسیار نازک از سنگ است که ضخامت آن تا حد عبور نور کاهش پیدا میکند تا رفتار نوری کانیها زیر میکروسکوپ پلاریزان قابل مشاهده شود. این روش امکان تشخیص کانیها، روابط بافتی و نشانههای دگرسانی را فراهم میکند و پایه اصلی مطالعات پتروگرافی و بخشی از دادههای مینرالوگرافی را تشکیل میدهد.
کاربردهای مقطع نازک در پتروگرافی
این مقاطع اجازه میدهند کانیهای اصلی و فرعی، بافتهای سنگی مثل گرانولار، پورفیری و فلویدال و همچنین نشانههای آلتراسیون با دقت بالا تشخیص داده شود. بدون مقطع نازک، نامگذاری علمی و تحلیل ژنتیک سنگ ناقص خواهد بود.
کاربردهای مقاطع نازک در مینرالوگرافی
در مطالعات پیشرفته، مقطع نازک به تنهایی کافی نیست؛ چرا که کانیهای کدر (Opaque) در آن دیده نمیشوند. به همین دلیل، استفاده از «تهیه و مطالعه مقاطع صیقلی» برای شناسایی فازهای فلزی در کنار مقطع نازک، یک ضرورت در گزارشهای حرفهای است.
مراحل تهیه مقطع نازک
تهیه مقطع نازک یک فرآیند مرحلهبهمرحله است که هدف آن رساندن نمونه سنگ به ضخامت استاندارد برای عبور نور و حفظ ویژگیهای بافتی است. کیفیت این مراحل تعیینکننده دقت مطالعات پتروگرافی در ادامه کار است.
نمونهبرداری و برش اولیه
نمونه ابتدا به ابعاد مناسب بریده میشود تا سطحی صاف و بدون شکستگیهای مزاحم داشته باشد. انتخاب بخش نماینده از سنگ اهمیت زیادی دارد چون اطلاعات کل سنگ بر اساس همین ناحیه تحلیل میشود.
چسباندن نمونه به لام
پس از آمادهسازی سطح، نمونه با رزین یا چسب اپوکسی مخصوص روی اسلاید شیشهای قرار میگیرد. این چسب باید شفاف باشد تا هنگام مطالعه پلاریزان، نور را دچار اعوجاج نکند.
سنگسابی و نازککردن تا ضخامت استاندارد
در این مرحله نمونه با دستگاههای سنگساب بهتدریج نازک میشود تا به ضخامت استاندارد حدود ۳۰ میکرون برسد؛ جایی که کانیها رفتار نوری مشخص و قابل تشخیص پیدا میکنند.
صیقل نهایی و آمادهسازی برای مطالعه
سطح نمونه پس از نازک شدن باید صیقل یکنواختی داشته باشد تا نور بدون پراکندگی عبور کند. این صیقل نهایی کیفیت دید کانیها را زیر میکروسکوپ به شکل قابلتوجهی افزایش میدهد.

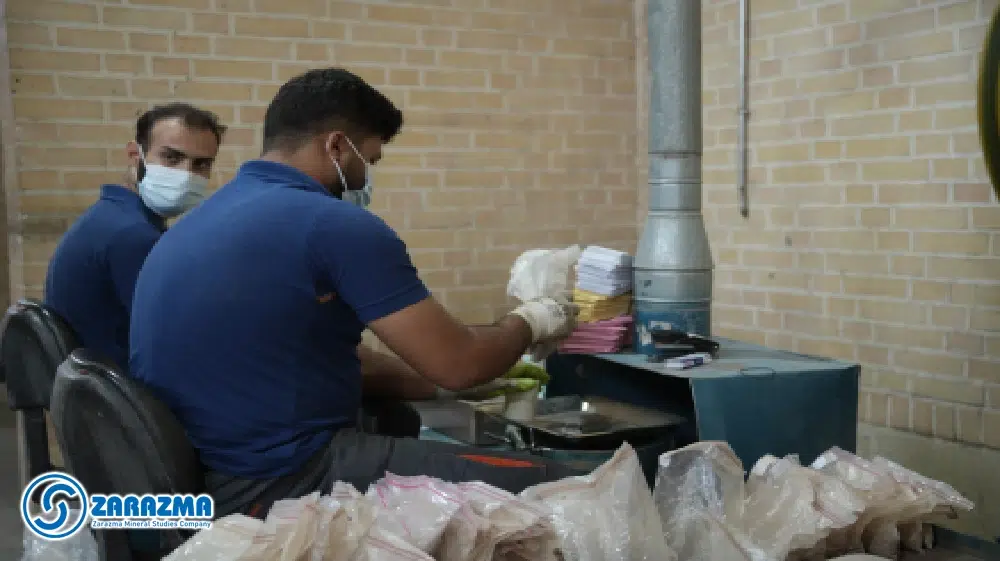

تجهیزات مورد نیاز برای تهیه مقاطع نازک
تهیه مقطع نازک بدون تجهیزات استاندارد امکانپذیر نیست، چون هر مرحله از این فرآیند به دقت مکانیکی و یکنواختی بالایی نیاز دارد. کیفیت نهایی مقطع تا حد زیادی به همین دستگاهها و ابزارها وابسته است.دستیابی به ضخامت دقیق ۳۰ میکرون بدون افتادن کانیها، نیازمند تجهیزات اتوماتیک و تخصص اپراتور است. ما در بخش «آنالیز مینرالوگرافی» با استفاده از ارههای الماسه و دستگاههای ساب دقیق، این تضمین را به پروژههای معدنی میدهیم.
اره برش سنگ
برای جداسازی بخش نماینده از نمونه استفاده میشود. تیغه الماسی آن امکان برش یکنواخت را فراهم میکند و از خردشدگی یا شکستگی جلوگیری میکند.
دستگاه سنگساب
این دستگاه با کنترل دقیق میزان برداشت، سنگ را بهصورت تدریجی نازک میکند. دقت دستگاه تعیین میکند که ضخامت مقطع بهدرستی به حدود ۳۰ میکرون برسد.
میکروسکوپ پلاریزان
ابزار اصلی مطالعه مقاطع نازک است. رفتار نوری کانیها زیر نور پلاریزه، ویژگیهای تشخیصی مثل رنگپریدگی، دوشکستی، انکسار و الگوهای تداخلی را نشان میدهد.
ابزارهای آمادهسازی و چسبها
چسب اپوکسی شفاف، صفحات صیقل، پودرهای پولیش و ابزارهای تراز سطح از ملزومات کار هستند. هر نقص در این ابزارها میتواند باعث خطوط مزاحم یا اعوجاج نوری در مقطع شود.
روش مطالعه مقاطع نازک زیر میکروسکوپ پلاریزان
مطالعه مقاطع نازک زیر نور پلاریزان مرحلهای است که اطلاعات واقعی سنگ از دل رفتار نوری کانیها استخراج میشود. شناخت این رفتارها به زمینشناس اجازه میدهد ترکیب، بافت و تاریخچه سنگ را با دقت بالا تفسیر کند.
تشخیص کانیها
هر کانی زیر نور پلاریزه الگوی خاصی از رنگ، دوشکستی، زاویه خاموشی و الگوهای تداخلی دارد. این ویژگیها کنار هم نشانهای قابلاعتماد برای تشخیص کانیهای اصلی و فرعی سنگ ایجاد میکنند.
بررسی بافت سنگ
از نحوه قرارگیری کانیها، اندازه دانهها، تخلخل، جهتداری و درهمروی میتوان نوع بافت را تعیین کرد. این اطلاعات کمک میکند محیط تشکیل سنگ و شرایط زمینشناسی آن بهتر درک شود.
شناسایی آلتراسیون
گاهی شدت دگرسانی به قدری زیاد است که کانیها به ذرات بسیار ریز رسی تبدیل میشوند که زیر میکروسکوپ قابل تشخیص نیستند. در چنین مواردی، انجام آنالیز مکمل «XRD رسی چیست و چرا مهم است» تنها راه تشخیص دقیق نوع کانیهای رسی و دمای تشکیل آنهاست.
نامگذاری سنگ بر اساس مقطع
پس از تشخیص کانیها و بافت، نوع سنگ با استفاده از نمودارهای استاندارد نامگذاری میشود. این نامگذاری پایه بسیاری از تحلیلهای پایهای و تخصصی در پروژههای معدنی و پژوهشی است.
مقاطع صیقلی و تفاوت آن با مقاطع نازک
مقطع صیقلی برخلاف مقطع نازک برای عبور نور طراحی نمیشود و بیشتر در مطالعات مینرالوگرافی و بررسی کانیهای فلزی کاربرد دارد. سطح این مقاطع بدون نازکسازی، فقط صیقل میشود تا بازتاب نور از سطح کانیها قابل تحلیل باشد. تفاوت اصلی این دو نوع مقطع در نوع اطلاعاتی است که تولید میکنند: یکی بر پایه رفتار نوری و دیگری بر پایه بازتاب نور.اگر نمونه شما دارای رگههای فلزی پراکنده در یک زمینه سنگی است، پیشنهاد میشود به جای تهیه دو مقطع جداگانه، از روش «تهیه و مطالعه مقاطع نازکصیقلی» استفاده کنید تا ارتباط بافتی کانیهای باطل و کانه را به طور همزمان مشاهده کنید.
کاربردهای مقاطع صیقلی
مقطع صیقلی برای تشخیص کانیهای فلزی، بررسی بافتهای سولفیدی، مطالعه بینفلزیها و تحلیل فرآیندهای کانهزایی استفاده میشود. این مقاطع جزئیاتی را نشان میدهند که در مقاطع نازک قابل مشاهده نیست.
مزایا و محدودیتها
مزایا:
- امکان شناسایی دقیق کانیهای فلزی
- قابلیت مشاهده بازتابهای نوری ویژه هر کانی
- مناسب برای مطالعات کانهزایی و دگرسانیهای فلزی
معایب:
- عدم عبور نور و عدم امکان تشخیص کانیهای سیلیکاته
- نیاز به صیقل بسیار دقیق برای جلوگیری از اعوجاج بازتاب
- محدودیت در بررسی روابط بافتی درونی سنگ نسبت به مقطع نازک
خطاهای رایج در تهیه مقاطع نازک و روش پیشگیری
کیفیت نهایی مقطع نازک بهطور مستقیم به جزئیات مراحل تهیه بستگی دارد. هر اشتباه کوچک میتواند در مرحله مطالعه زیر نور پلاریزان باعث کدر شدن تصویر، تیرگی یا خطای تشخیصی شود.
لیست خطاهای رایج و روش پیشگیری:
- انتخاب ناحیه نامناسب از نمونه سنگ: انتخاب بخش غیرنماینده باعث گمراهی در تفسیر سنگ میشود. پیشگیری: بررسی دقیق سطح سنگ قبل از برش.
- چسباندن نادرست نمونه به لام: ایجاد حباب یا لایه ناسازگار باعث شکست نور میشود. پیشگیری: استفاده از چسب اپوکسی شفاف و کنترل دما هنگام چسباندن.
- نازککردن بیش از حد یا کمتر از حد استاندارد: ضخامت اشتباه باعث نمایش غلط رفتار نوری کانیها میشود. پیشگیری: اندازهگیری مداوم ضخامت هنگام سنگسابی و کنترل مرحله به مرحله ضخامت مقطع با استفاده از میکروسکوپ در هنگام آماده سازی.
- صیقل ناکامل یا وجود خراش: خراشها در زیر نور پلاریزان شبیه بافتهای سنگی دیده میشوند و خطای تشخیصی ایجاد میکنند. پیشگیری: استفاده از پودر پولیش مناسب و زمان کافی برای صیقل.
- شستوشوی غیر استاندارد مقطع: باقیماندن گردوغبار روی سطح باعث کاهش وضوح تصویر میشود. پیشگیری: شستوشوی نهایی با محلولهای مخصوص و هوای فشرده تمیز.
جمعبندی
مقاطع نازک زمانی ارزشمند است که درست و تمیز تهیه شده باشد. هر مرحله، از برش تا صیقل، روی کیفیت تصویری که زیر نور پلاریزان دیده میشود اثر میگذارد. این مقاطع ابزار اصلی تشخیص کانیها و بافتها هستند و پایه تحلیلهای پتروگرافی و بخشی از مطالعات مینرالوگرافی را تشکیل میدهند. همین دقت ساده، مسیر تفسیر سنگ را قابلاعتماد میکند.
سوالات متداول
مقطع نازک معمولاً تا حدود ۳۰ میکرون نازک میشود. در این ضخامت، ویژگیها و رفتار نوری کانیها زیر نور پلاریزان بهوضوح قابل مشاهده و تشخیص است.
مقطع نازک برای عبور نور و مطالعه کانیها زیر میکروسکوپ پلاریزان استفاده میشود، اما مقطع صیقلی نور را عبور نمیدهد و برای بررسی کانیهای فلزی و کدر با استفاده از نور انعکاسی کاربرد دارد.
در صورتی که مقطع بیشازحد نازک یا ضخیم باشد، رفتار نوری کانیها بهدرستی دیده نمیشود و ممکن است تشخیص کانیها، بافت سنگ و تفسیرهای پتروگرافی با خطا همراه شود.
بسته به نوع سنگ، سختی نمونه و تجهیزات آزمایشگاه، آمادهسازی یک مقطع نازک معمولاً بین ۲ تا ۴ ساعت زمان نیاز دارد و شامل مراحل برش، چسباندن، نازککردن و صیقل نهایی است.
سنگهای بسیار سخت، بسیار ترد یا دارای شکستگیها و ترکهای ریز معمولاً آمادهسازی دشوارتری دارند و ممکن است در مراحل نازککردن یا صیقل دچار ترک یا تخریب شوند.
بله؛ ترکیب کانیها، درصد هر کانی، نوع بافت و روابط داخلی میان کانیها در مقطع نازک مشخص میشود و بر اساس همین اطلاعات میتوان سنگ را شناسایی و نامگذاری کرد.
